端整流器的处理。目前，服务器和通讯系统的效率提高大多是在整流器级进行的。主流厂商的整流器效率为90%到96%。整流效率可达98%，但其应用仍受到宽禁带器件和控制电路的可用性和成本的限制。除了效率，整流器的功率密度也是数据中心设计的一个关键要求。更高的整流功率密度将释放更多的空间安装服务器。

整流器由调节功率因数级(PFC)和隔离的DC/DC变换器组成。为了达到98%的整流效率，PFC和DC/DC都需要运行在99%的效率水平。 传统的峰值效率约为97.5%的PFC已经不适合这种设计。无桥PFCs成为新一代整流器设计的唯一选择。目前产品中有两种不同的无桥PFCs拓扑，如下所示。

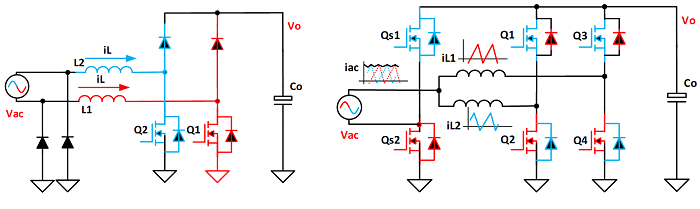

Dual-Boost 无桥 PFC                                      ZVS  CRM  交错图腾柱PFC

双路升压式功率因数校正本质上是由两个升压转换器组成的。一个工作在交流正周期和另一个工作在交流负周期。它将功率处理路径上的半导体器件数量从传统的3个减少到2个，从而提高了效率。这种拓扑的优点是控制简单。传统的PFC控制器稍微调整就可以应用在这个拓扑中。缺点是需要两个升压电感，这会增加BOM成本和影响功率密度的提升。由于升压电感电流纹波高和EMI滤波器设计的困难，单相CRM(临界电流模式)PFC的功率处理能力非常有限(< 500W)。功率超过500W的ZVS CRM PFC拓扑通常采用两相交错。通过将两相的开关周期错位180度，电流纹波可以相互抵消，总的纹波可以减小到可接受的范围。

随着碳化硅和氮化镓的成熟和成本的降低，整流器设计可以采用更优越和更简单的拓扑，以实现96% +的整机效率和工作在更高的开关频率。以下是CCM(连续电流模式)的图腾柱 PFC，很适合千瓦级的整流设计。

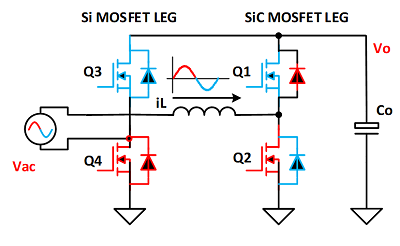

CCM 图腾柱 PFC

IVCT开发了2.5kW图腾柱PFC参考设计。以下是参考设计照片和关键测试数据。（IVCT-REF00001）

2.5kW 图腾柱 PFC 参考设计

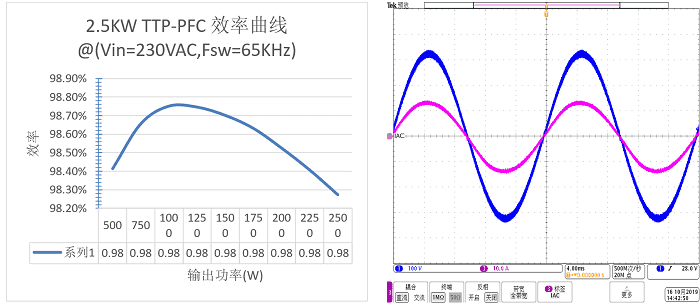

2.5kW 图腾柱 PFC 参考设计效率                             图腾柱 PFC 电流和电压波形

对于DC/DC级，半桥和全桥LLC拓扑用得很普遍。有两个主要原因使工业介从移相全桥拓扑转到LLC拓扑。LLC拓扑的主要优点是可以实现满负荷范围原边ZVS和宽负荷范围副边ZCS。副边不需要电感，12V或48V服务器/电信输出，可采用同步整流电路，极大地降低导通损耗。这些优点使得LLC更合适于99%以上效率的变换器设计。由于LLC变换器输出电流纹波大，在大电流输出设计中，常采用交错LLC结构来降低输出电压纹波，减轻输出滤波电容的自热。
